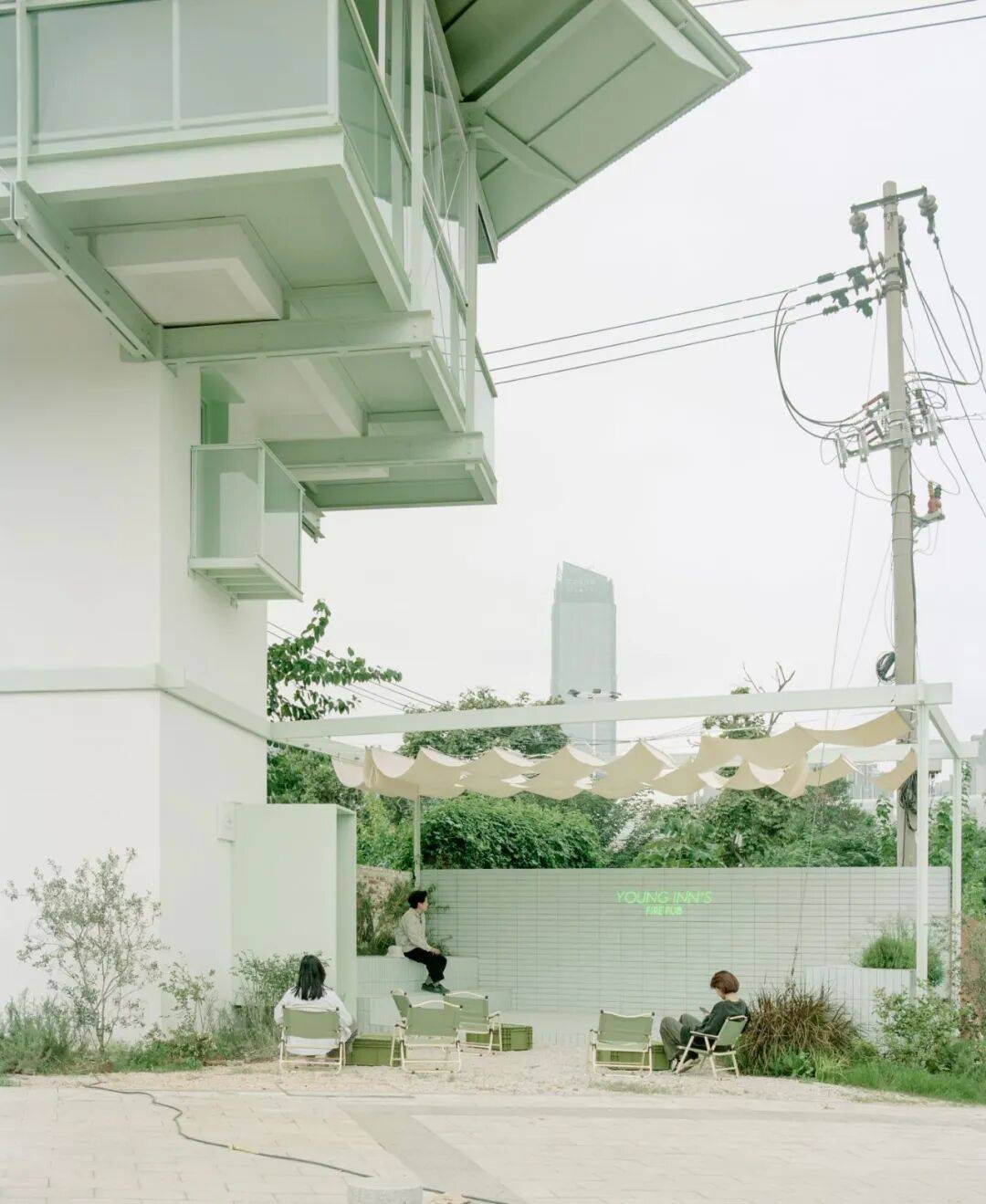

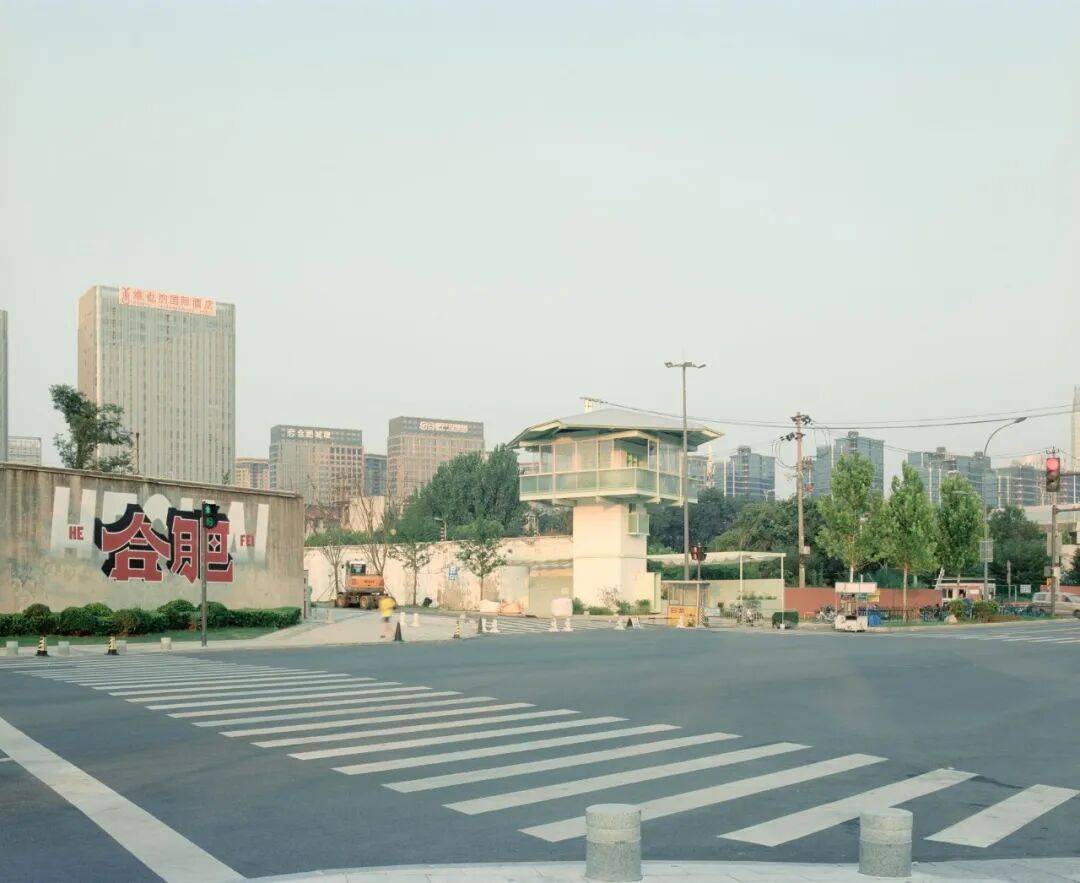

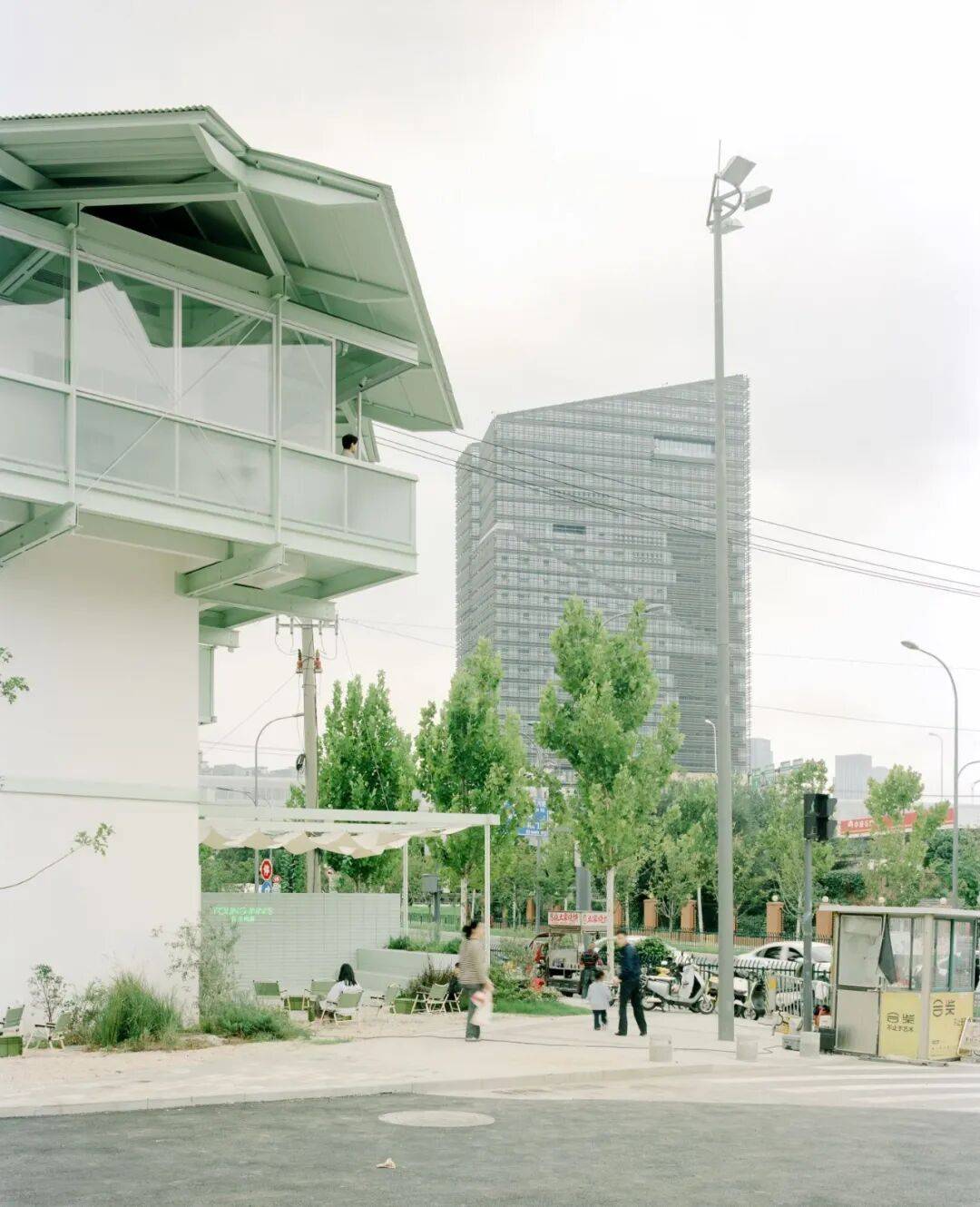

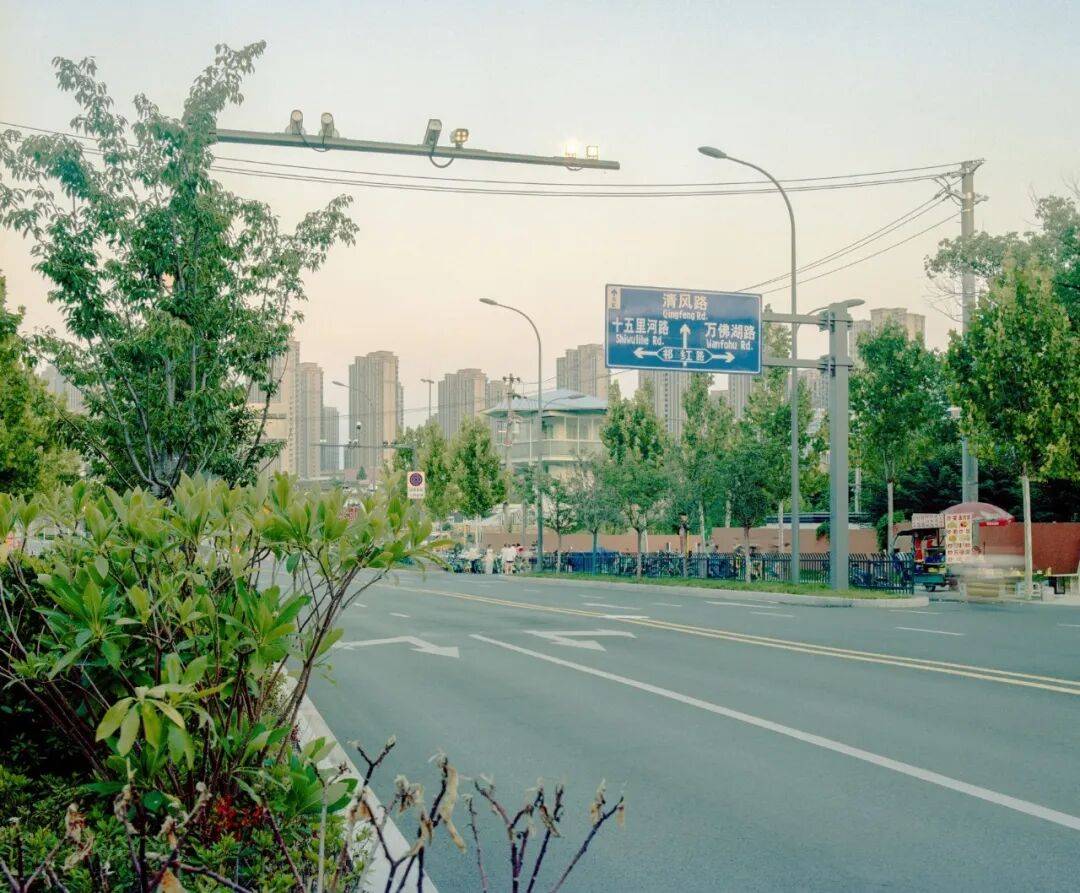

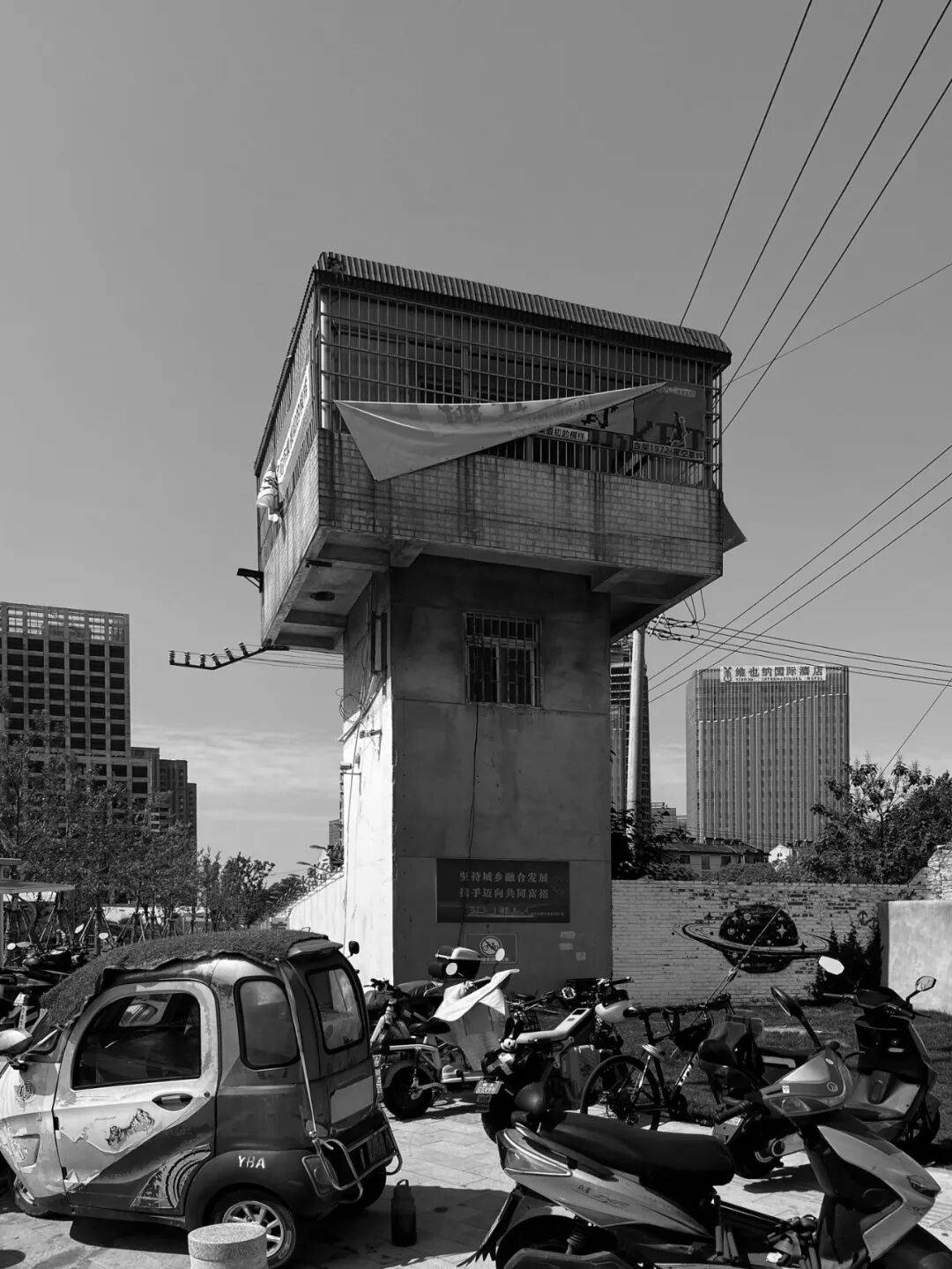

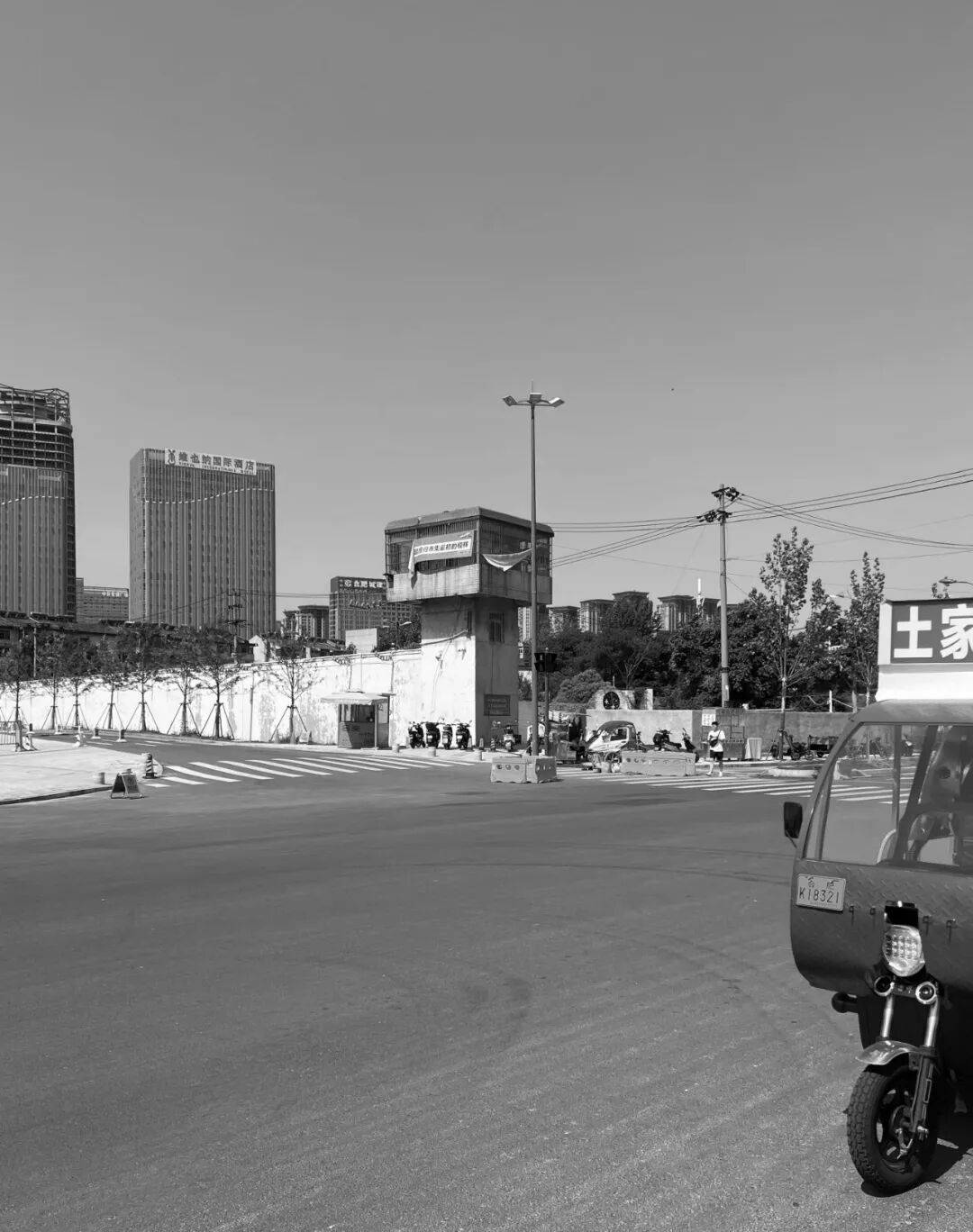

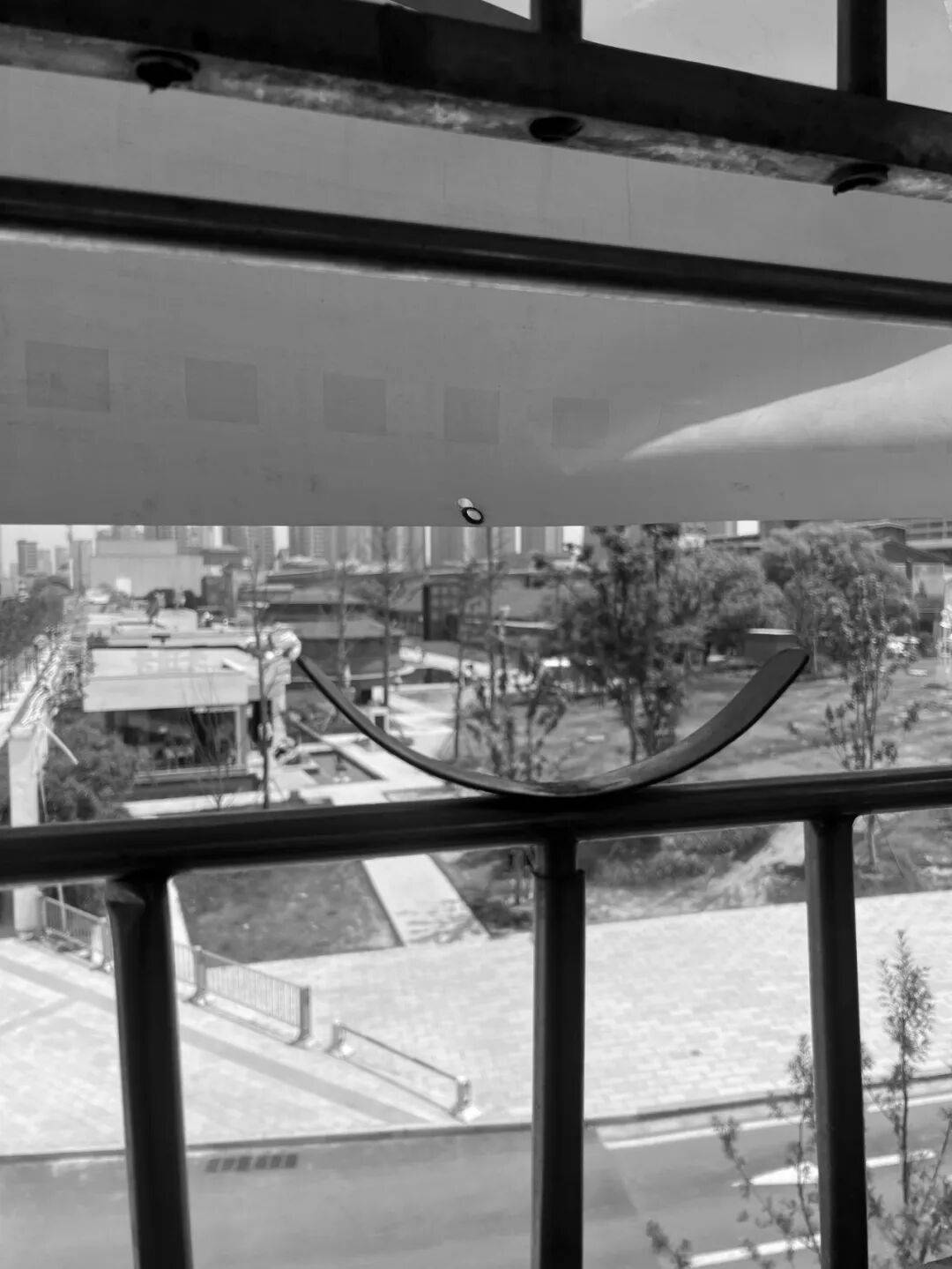

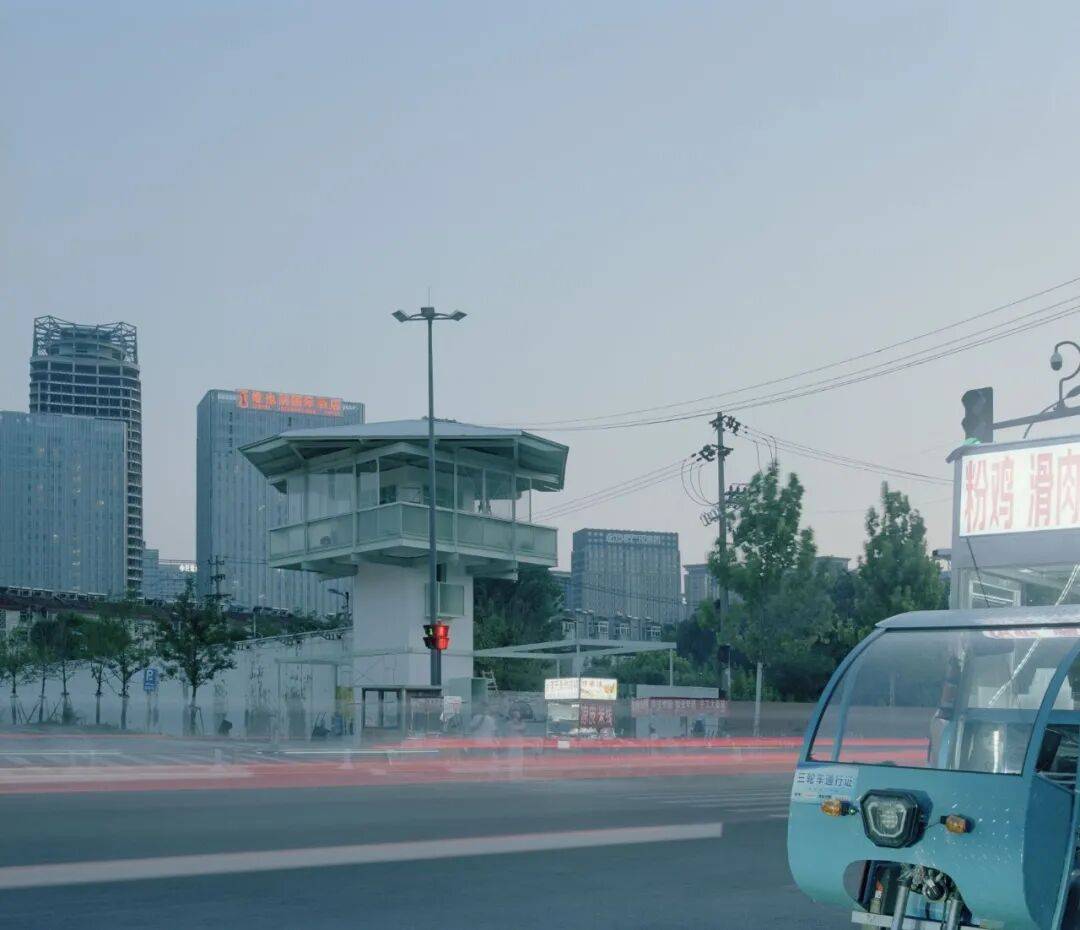

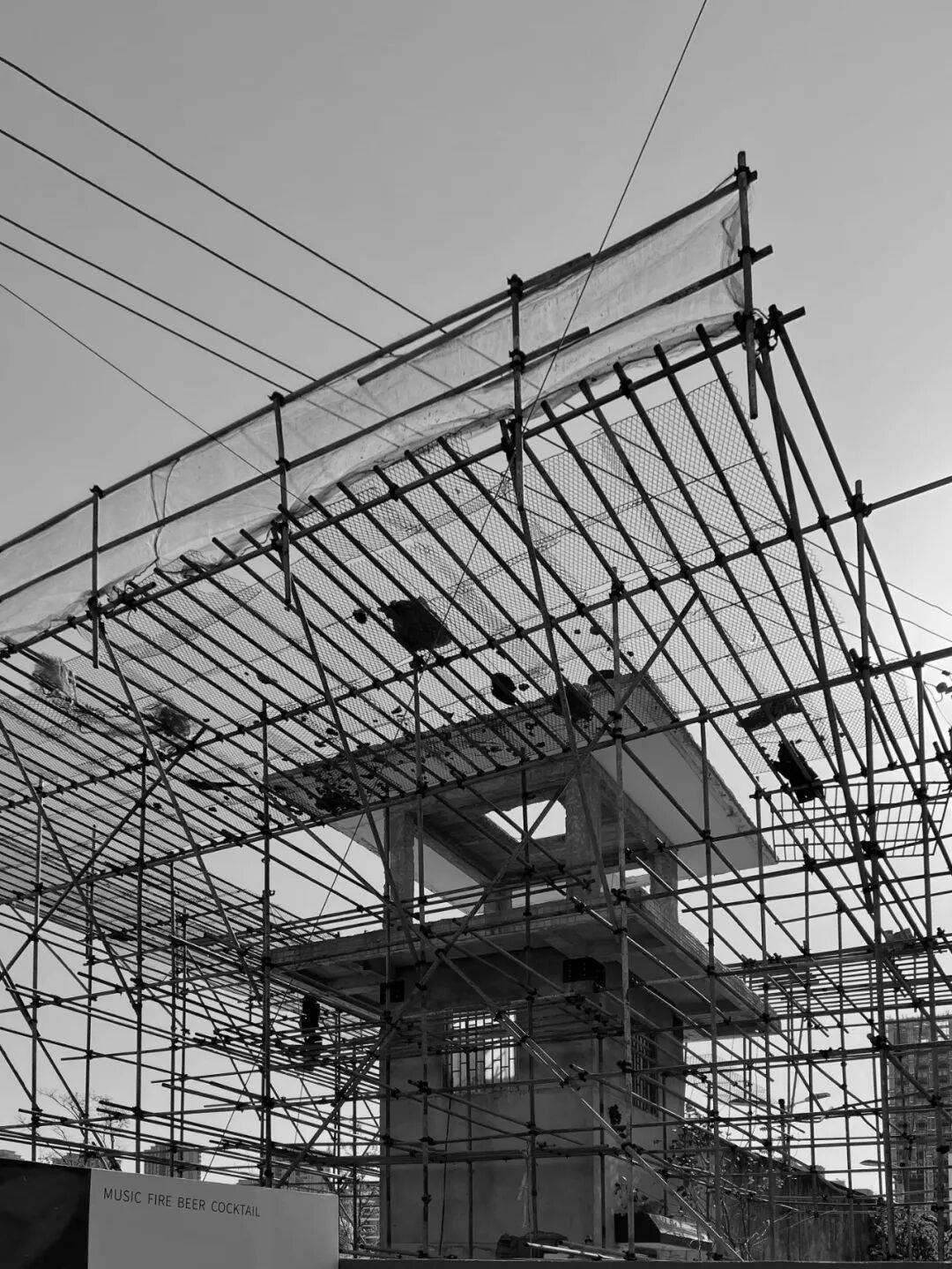

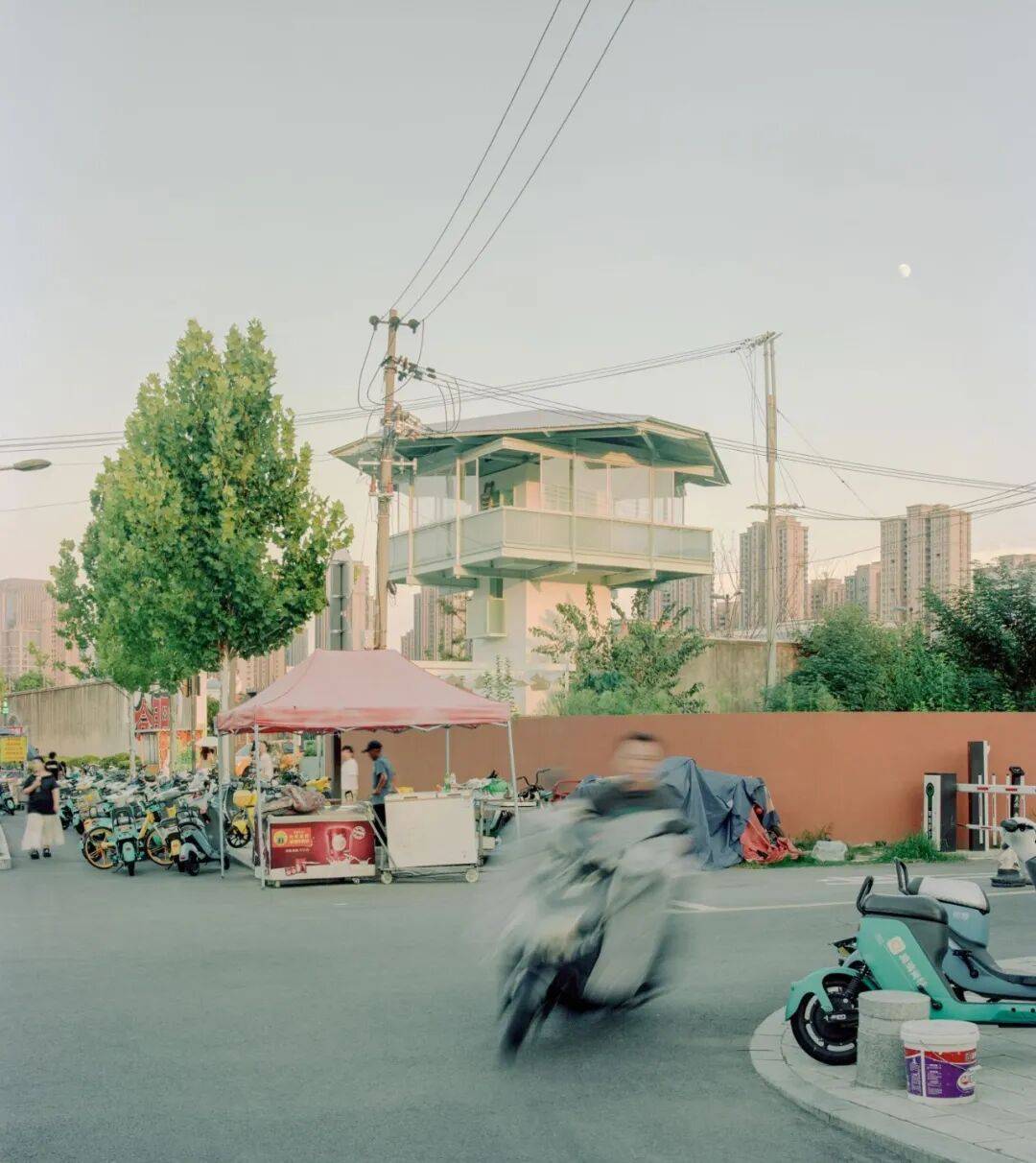

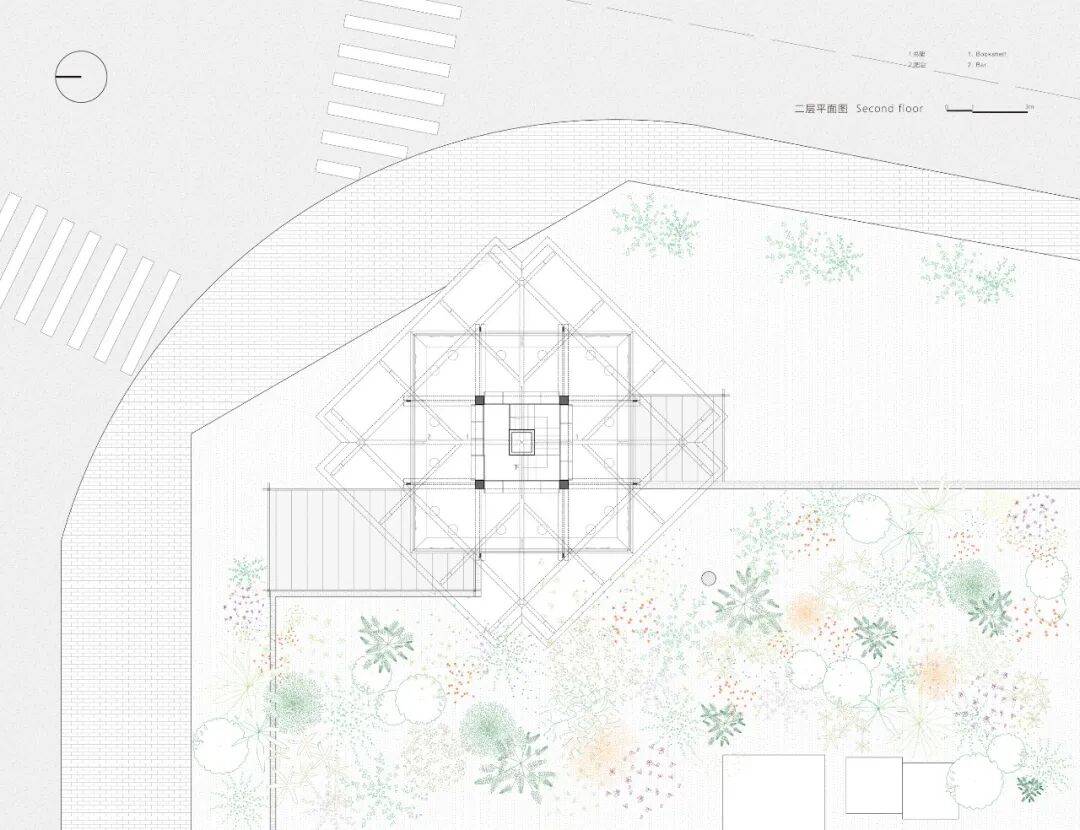

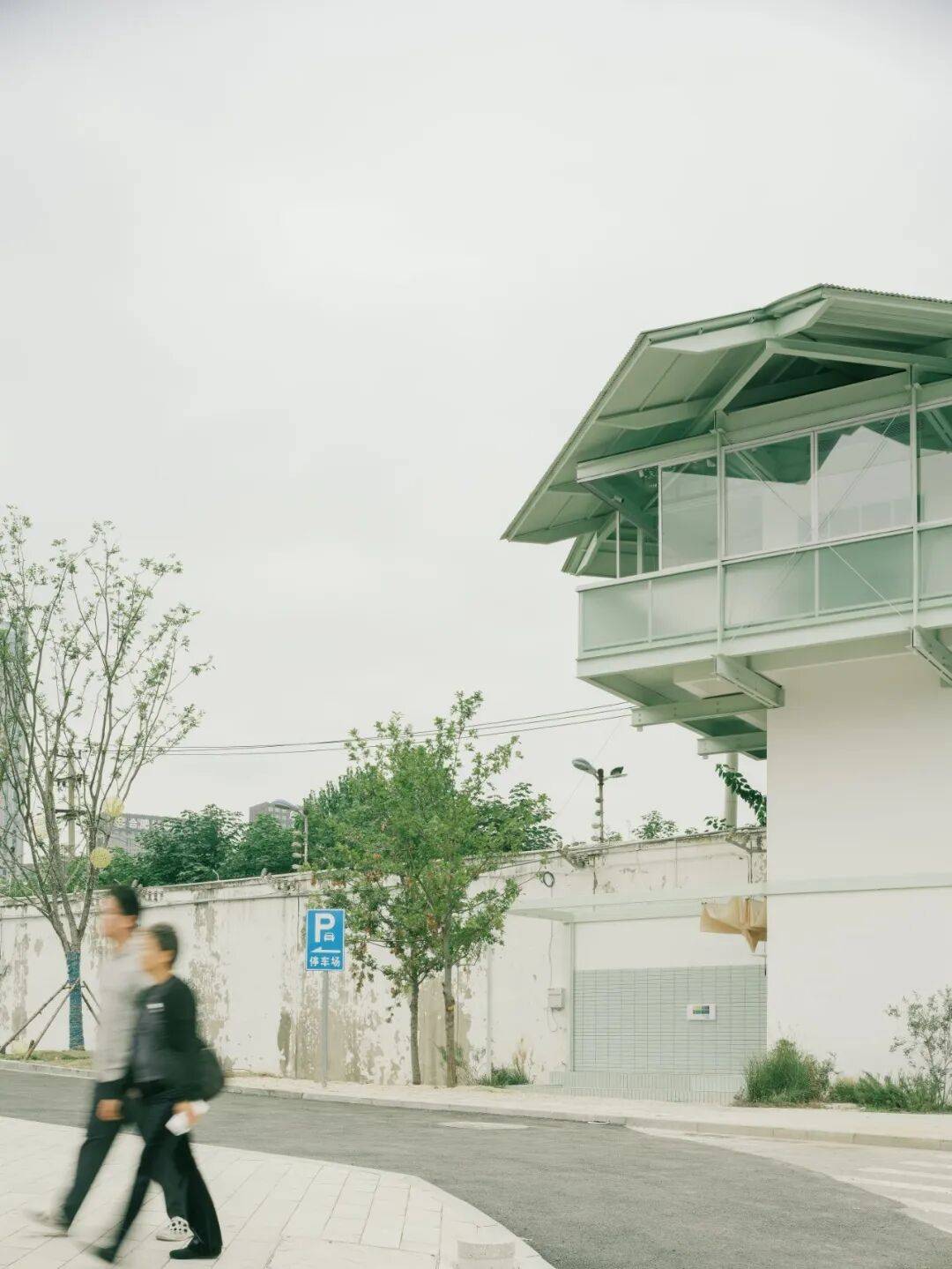

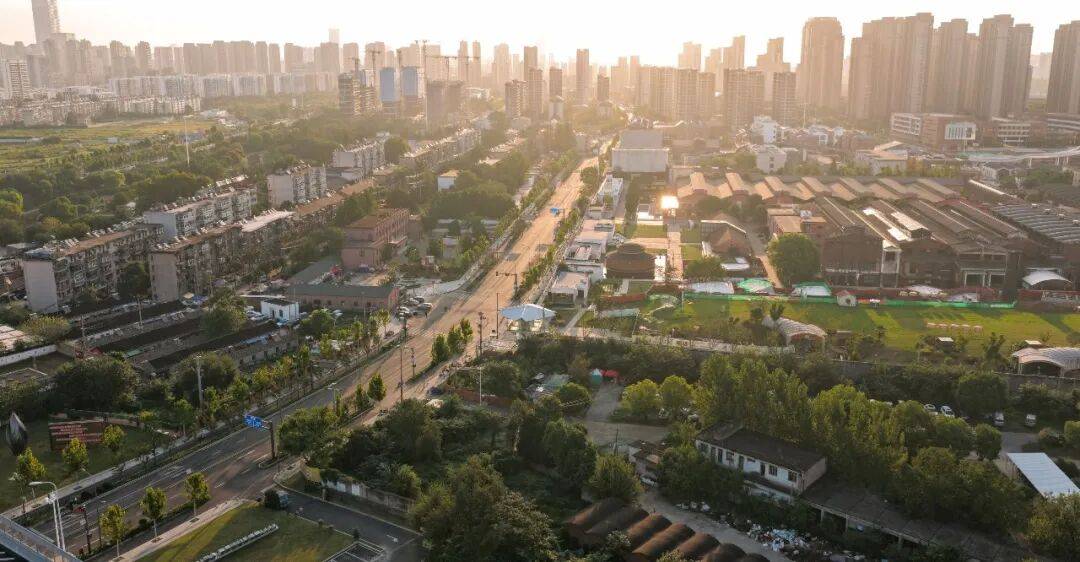

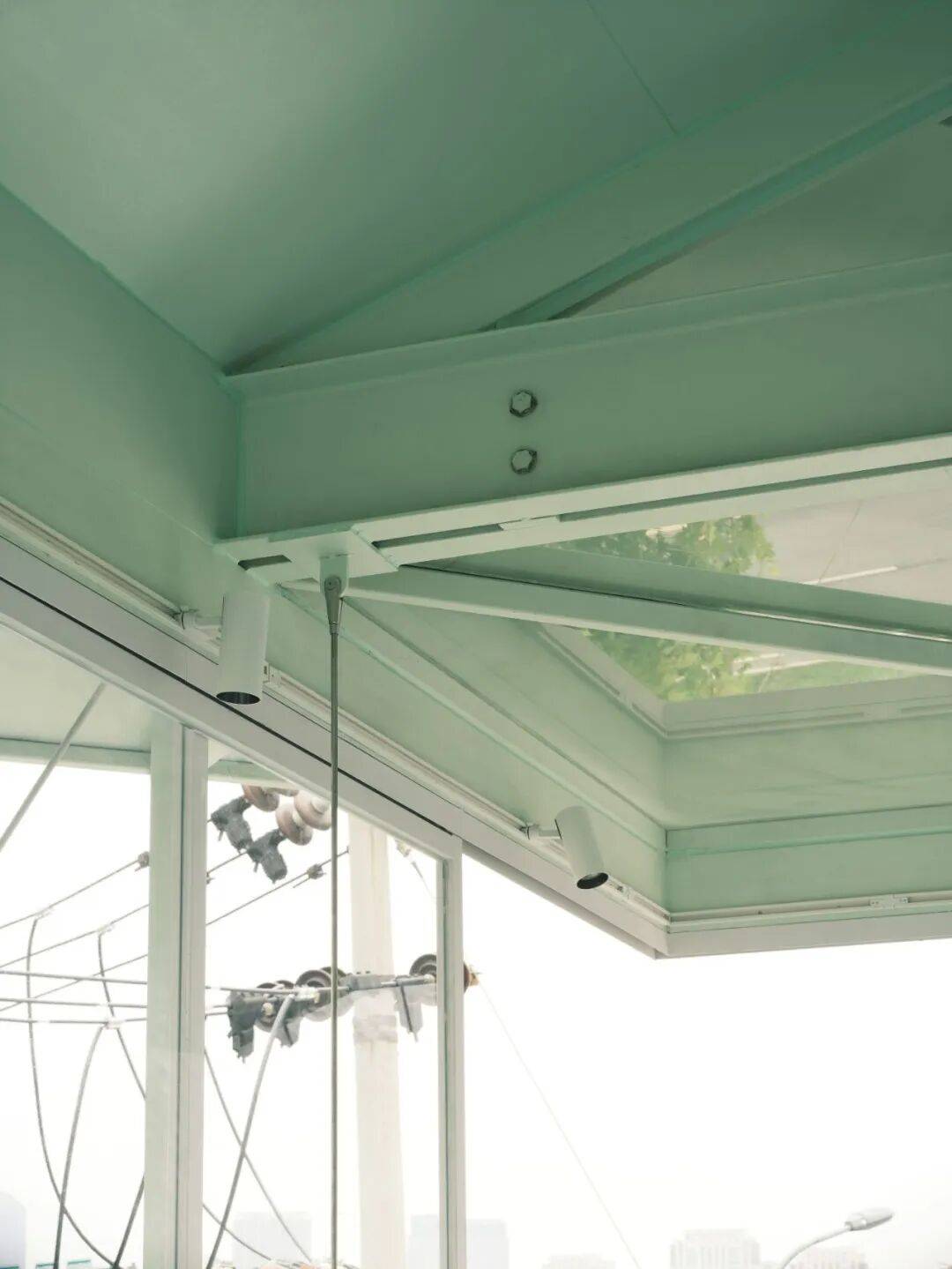

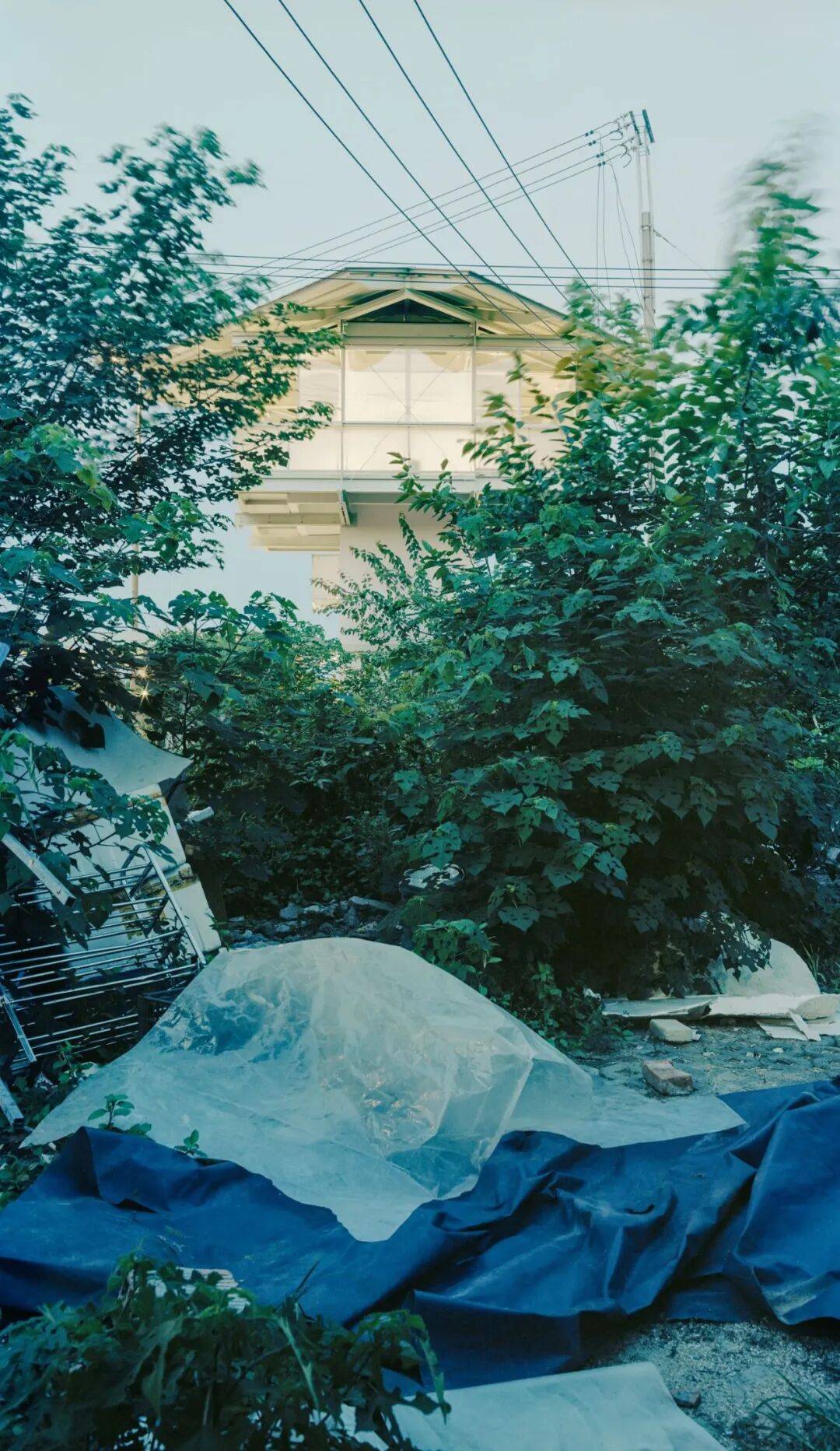

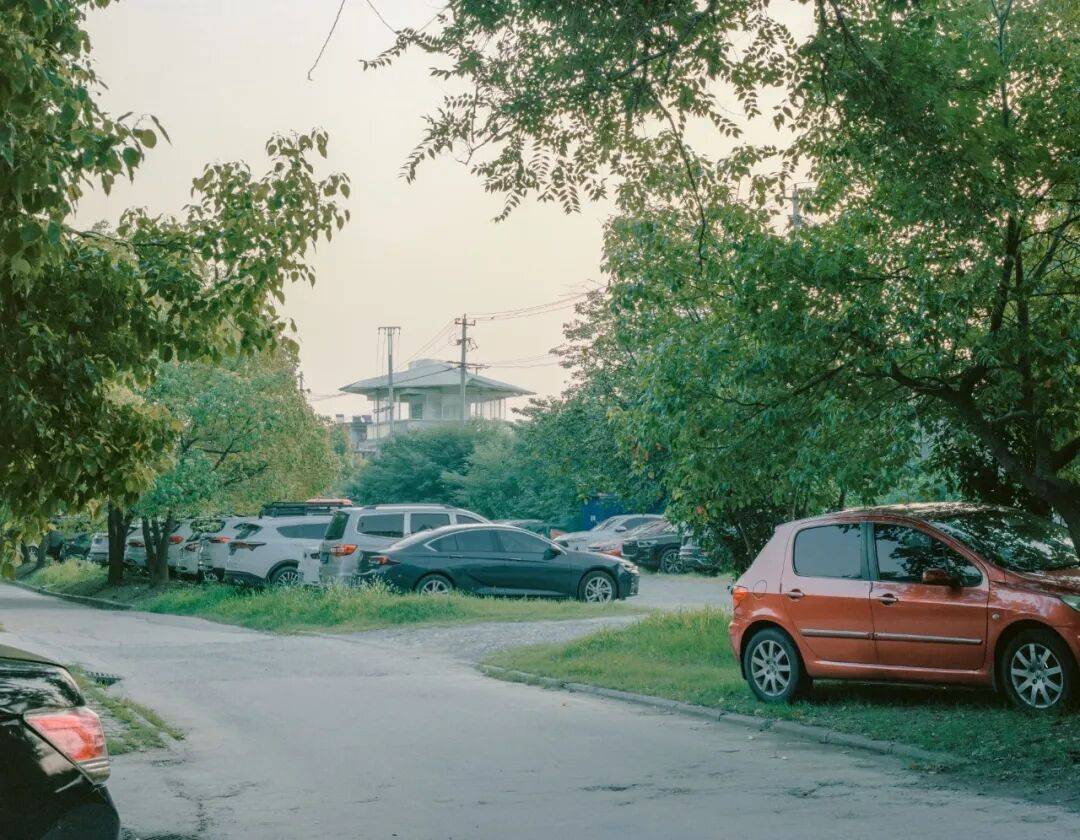

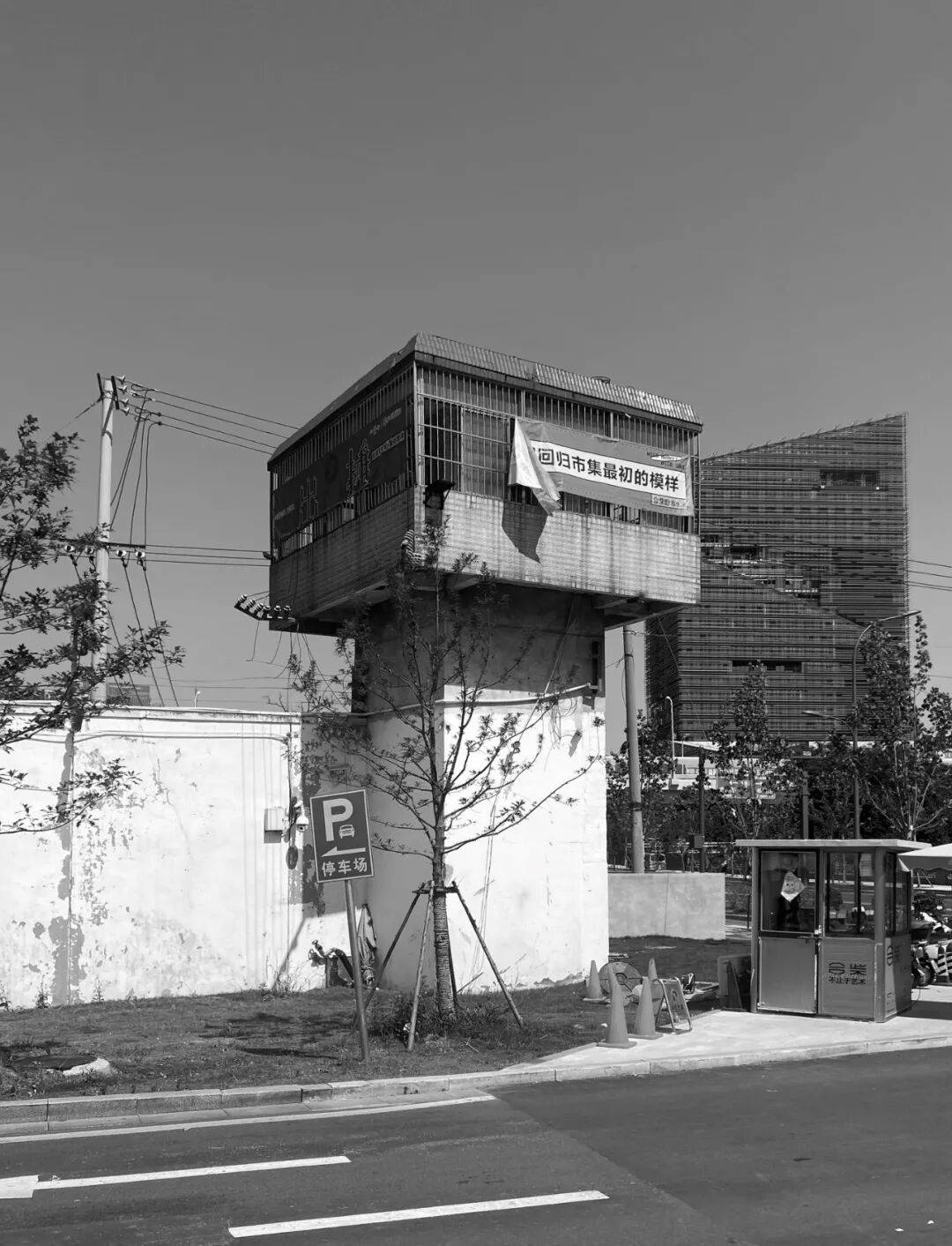

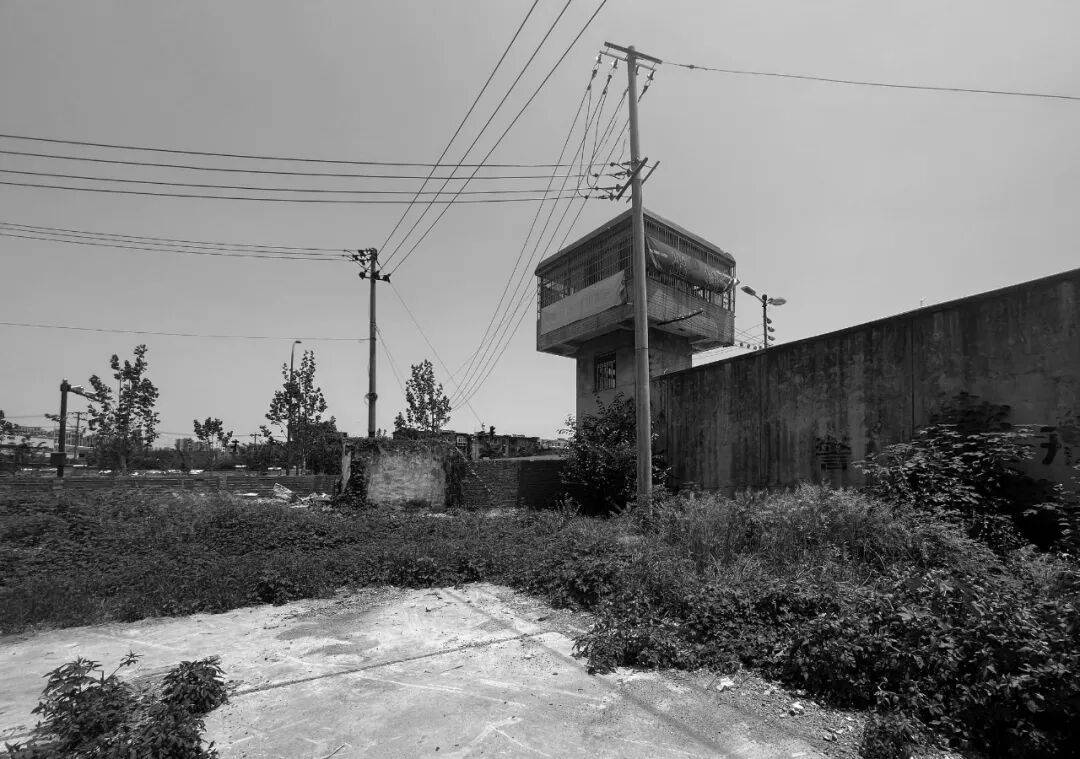

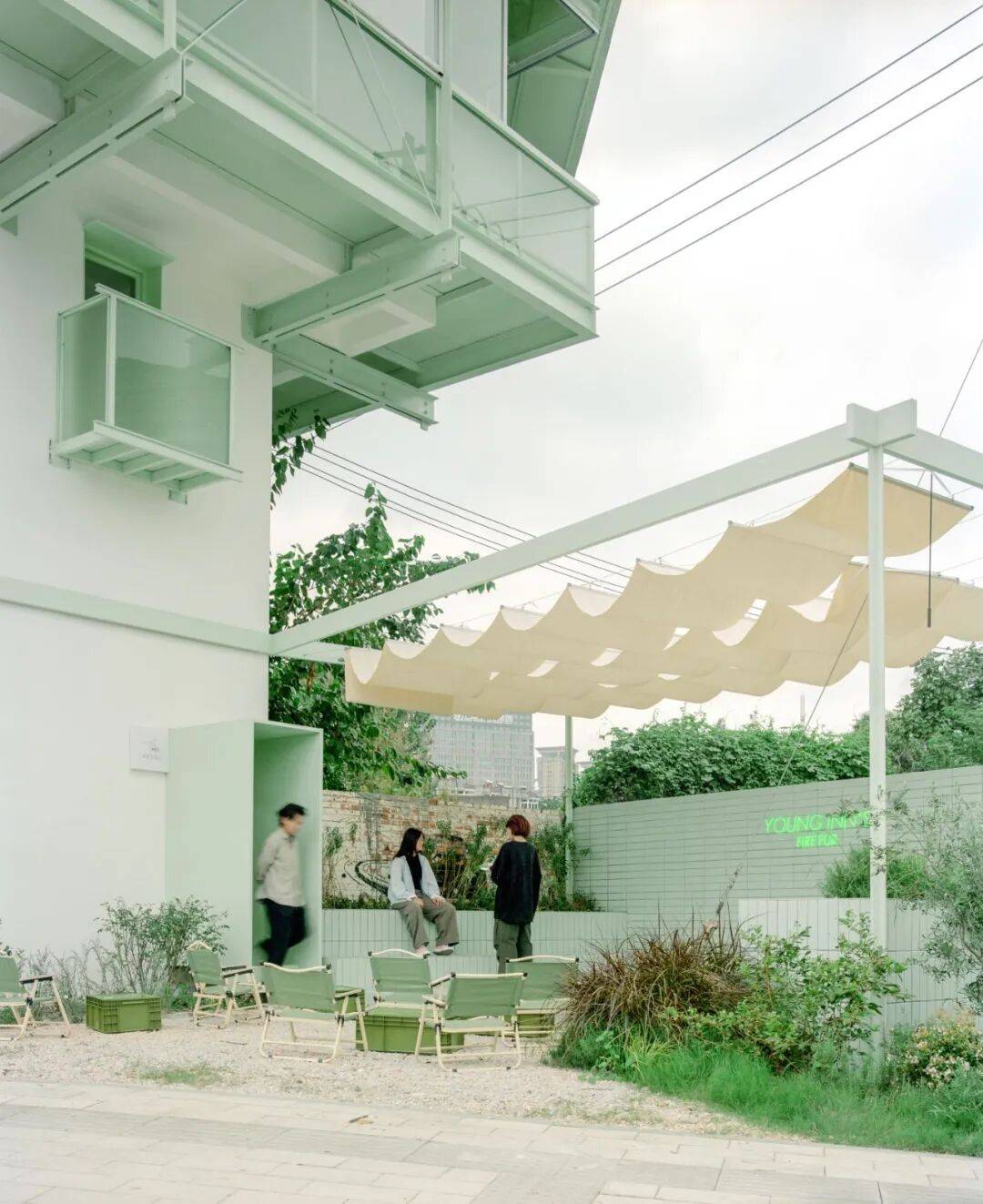

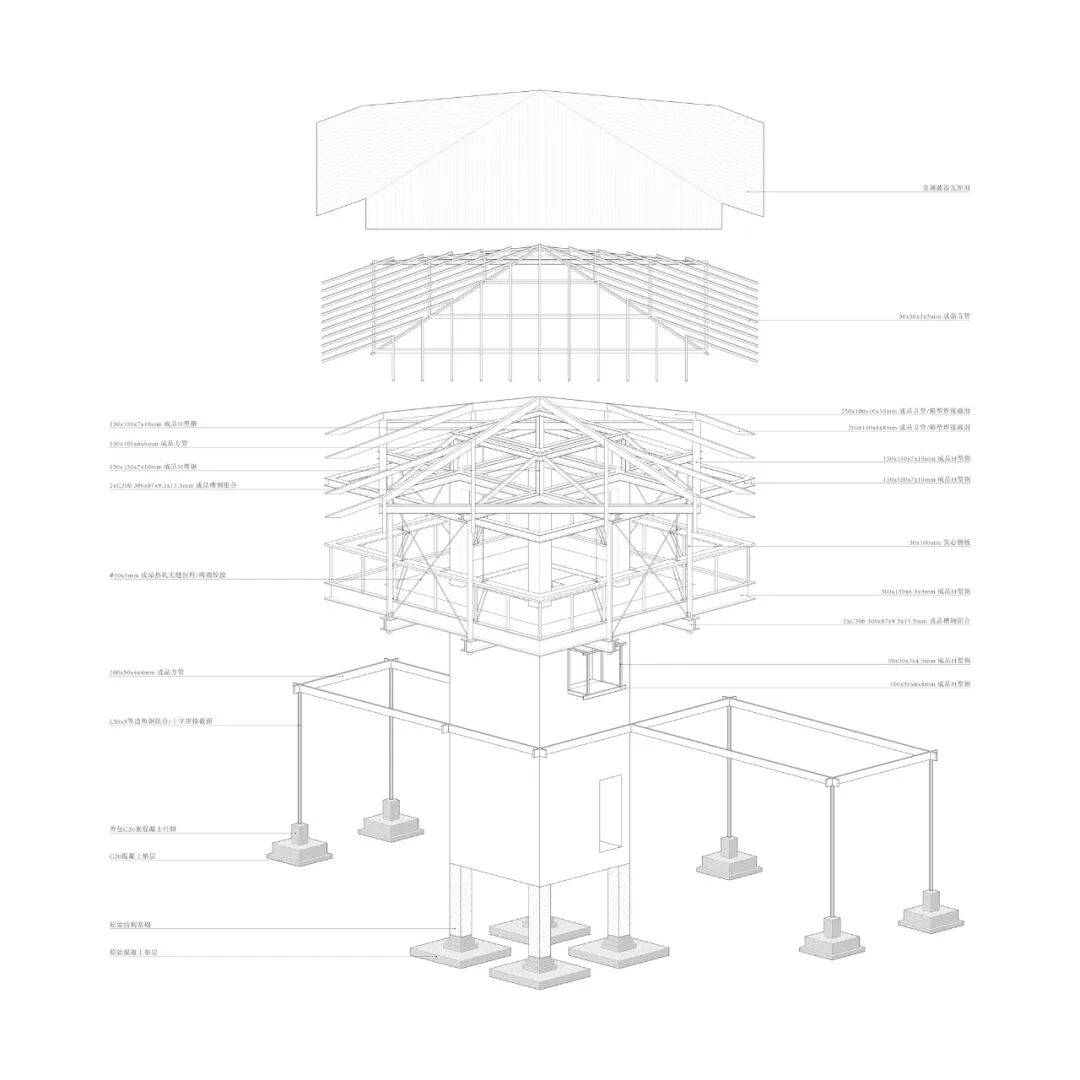

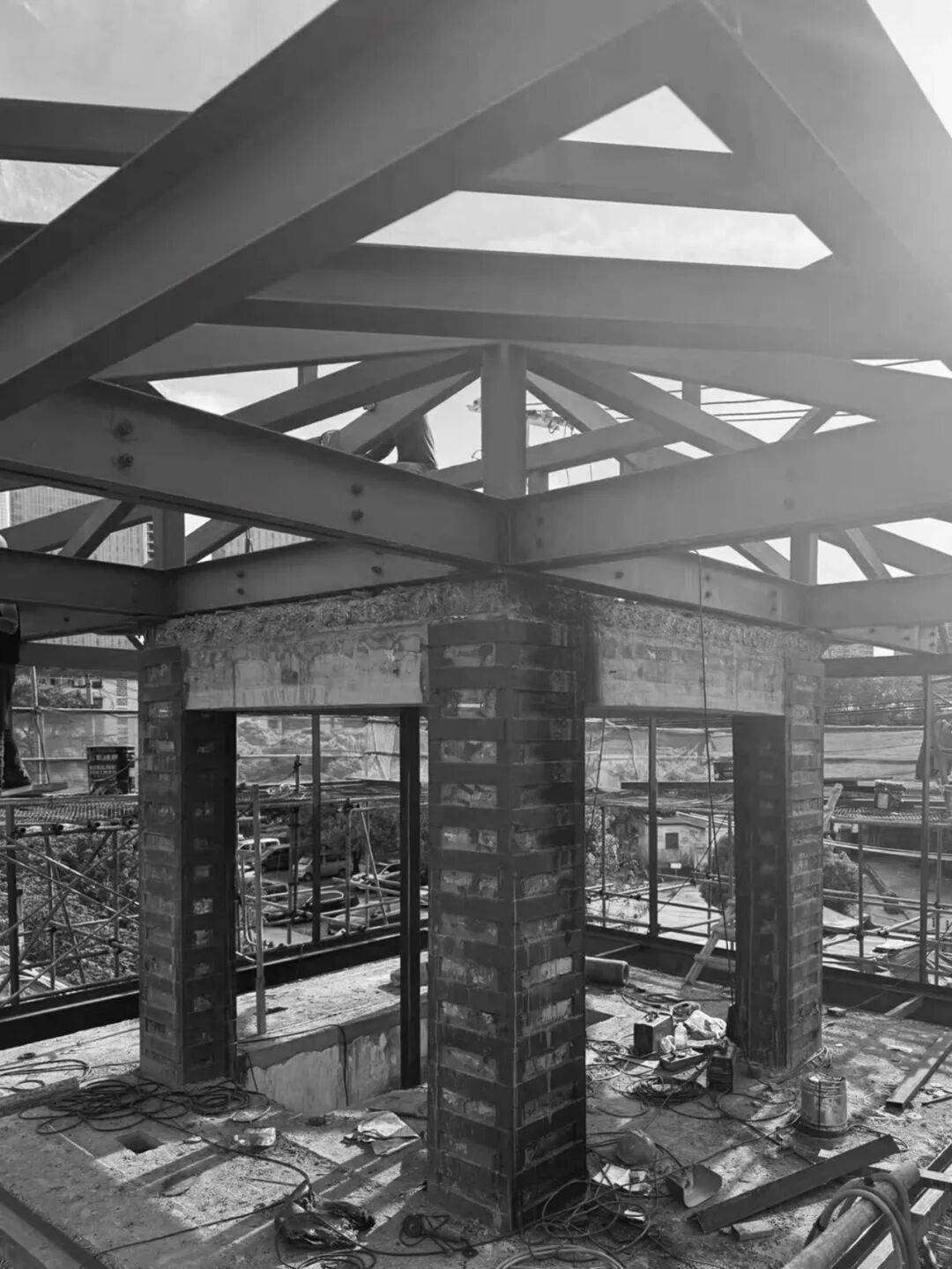

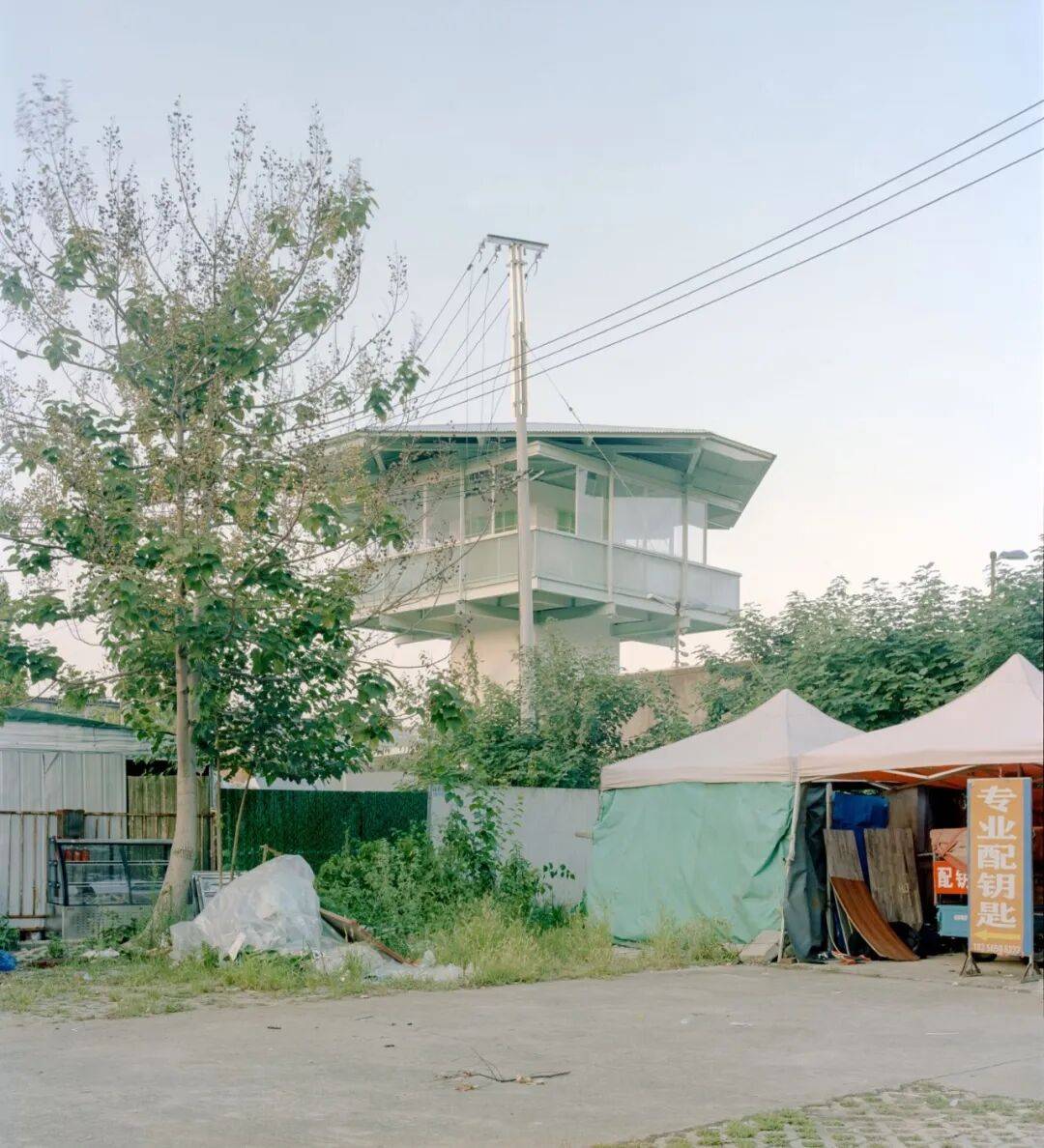

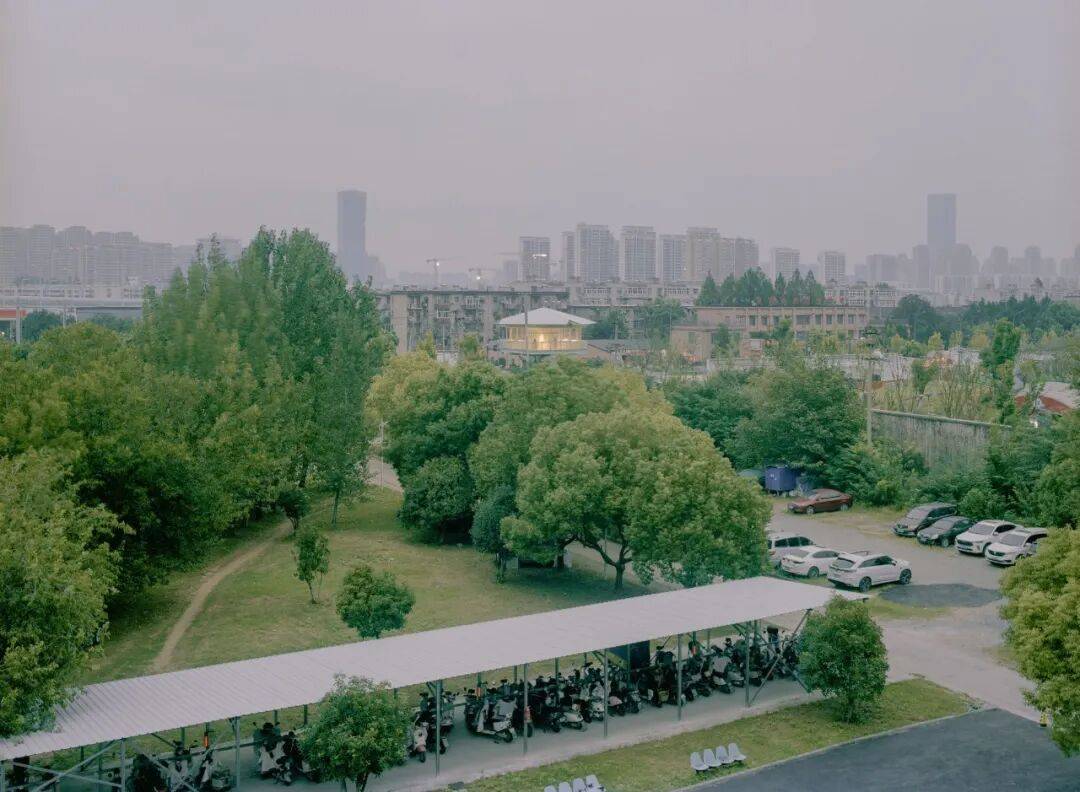

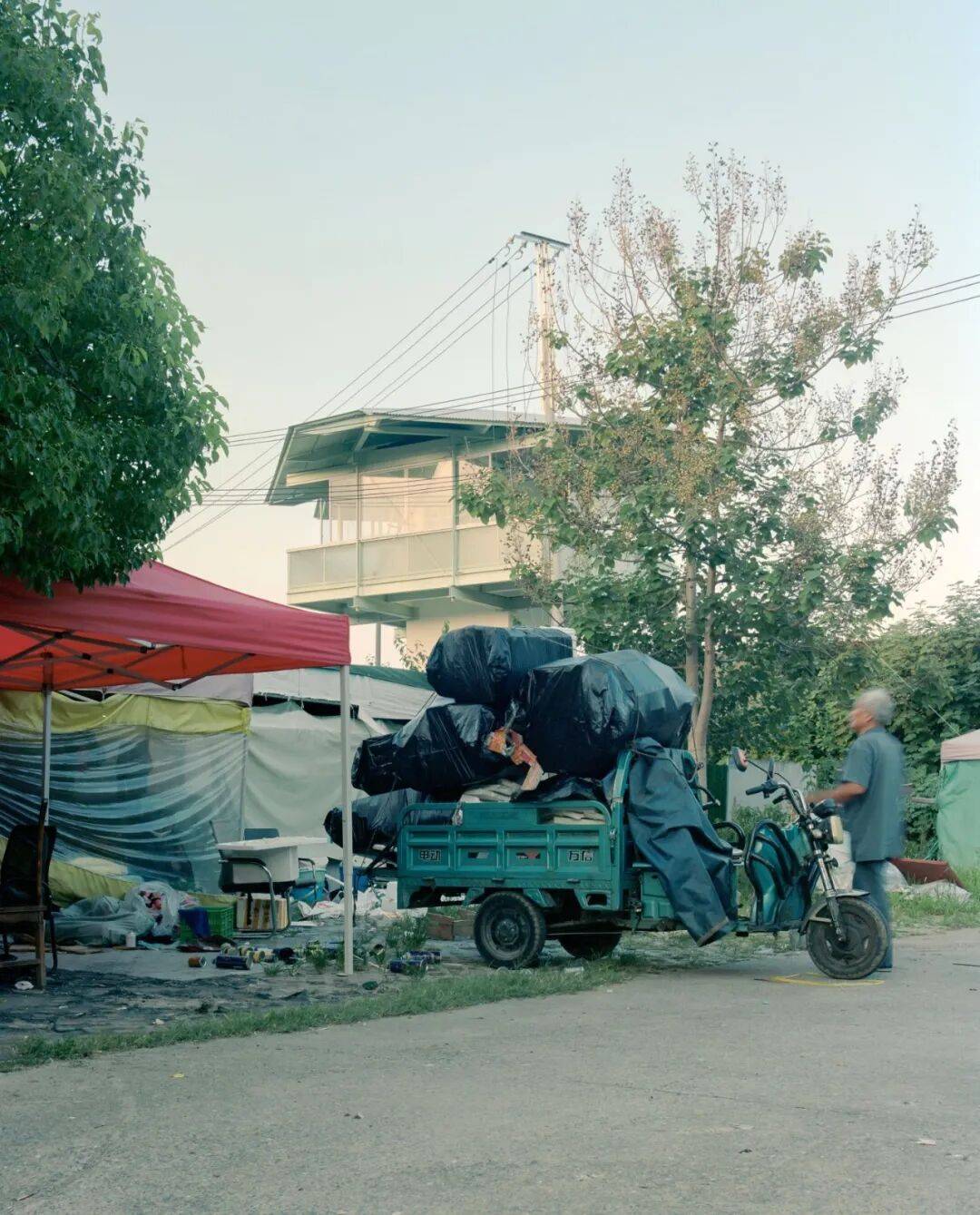

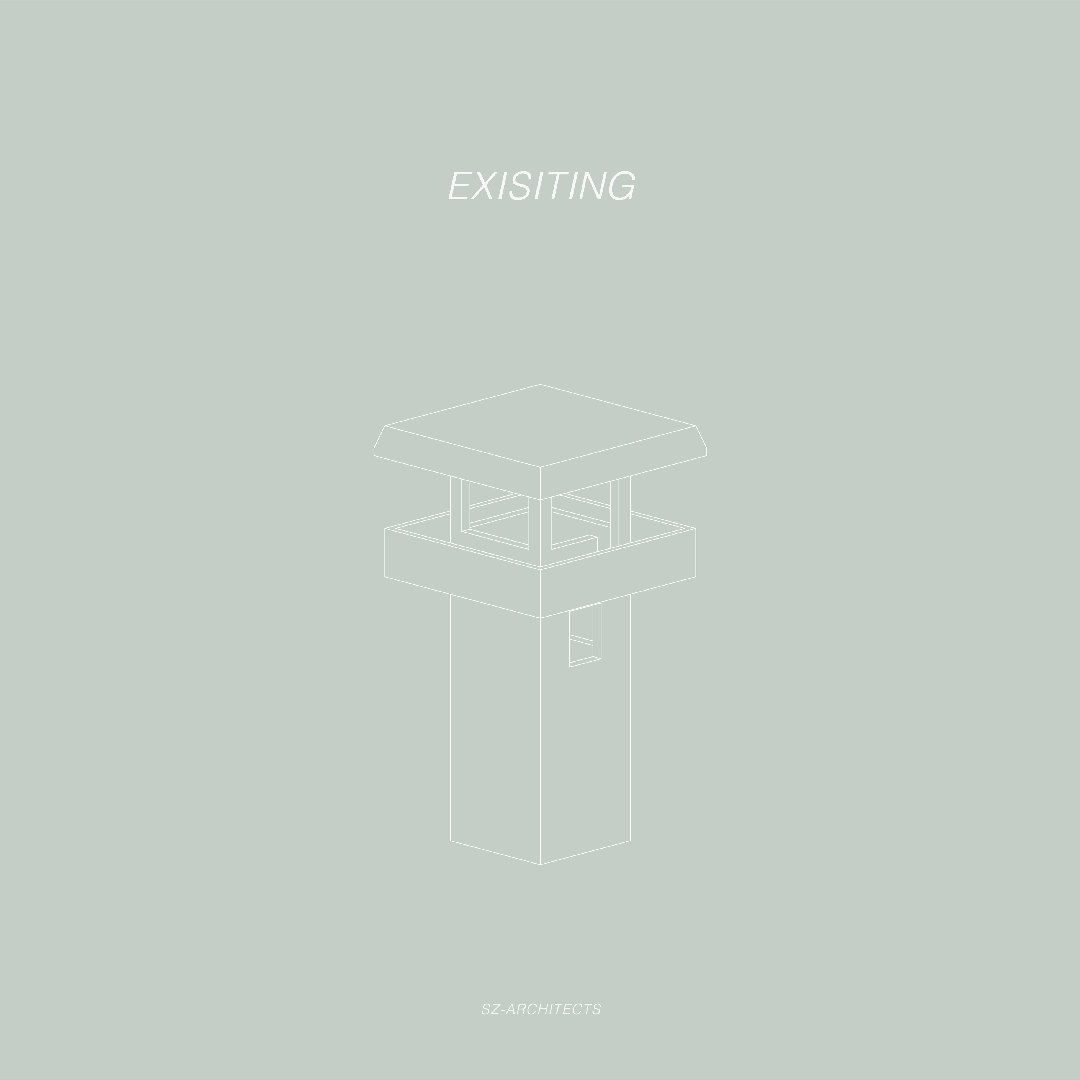

 建筑航拍©SZ-Architects  鸟瞰夜景©MATA OKAWA 项目视频 小书店起源 一间很小的书店起源于南京的秦淮河边，店主的理念是把书店最大限度留给客人，给不同人在不同的时间段提供一个温暖的地方。书店的店员是4只收养的流浪猫，墙面挂满了留言明信片。店里的书最开始由店主的旧书组成，随着客人越来越多，陆续收到了捐赠的新书、旧书。  马路远眺©MATA OKAWA  停车场远眺©MATA OKAWA  西南角外立面街景©MATA OKAWA  西南角外立面©MATA OKAWA  西南角外立面©MATA OKAWA 无意间的发现 项目在合柴1972创意园区。园区前身是安徽省合肥监狱，重新改造后如已成为了当地热门的文创园区。第一次来看场地时是陪同甲方看另外一个餐厅项目。现场无意瞥间路边的一栋废弃建筑，便好奇问了物业该建筑的状况和用途，得知是原监狱的看守塔，由于各种原因没有与园区一起改造荒废在了一边。随即便询问是否可以改造成为园区及附近居民服务的一家24h小书店。项目就这样启动了。  建筑原始外立面©SZ-Architects  建筑原始外立面©SZ-Architects  建筑原始外立面©SZ-Architects  建筑原始外立面©SZ-Architects 现场勘探 看守塔一层面积仅7平方米，二层巡逻平台可全方位俯瞰园区。同时窗户的栏杆上还保留了机枪架及监视孔，建筑本身功能非常清晰单一。  机枪孔©SZ-Architects  枪托©SZ-Architects  建筑主体钢结构加固©SZ-Architects  墙体拆除©SZ-Architects 检测加固 建筑建于1997年，原始图纸已无法找到，必须重新地勘及结构检测后加固建筑主体。将原建筑4个角柱包加强角钢箍，加固二层楼板，加大屋顶混凝土梁截面，使得整体框架更为稳固。原始外墙部分使用高延性混凝土嵌缝工艺增加强度。  东外立面街景©MATA OKAWA  东北角街景©MATA OKAWA “吊挂”结构形式 在与结构设计事务所沟通后，为了最大限度减少新增楼荷载板同时又满足新功能，采用钢结构吊挂形式对其进行改造。  西北角外立面©MATA OKAWA 在加固后的原屋面混凝土梁上横向架设8根C型槽钢，使得对应的二层平台投影面尺寸向外延伸，满足了双人双向通道及座位阅读区。  东北角外立面夜景©MATA OKAWA  东外立面街景©MATA OKAWA 两根C型槽钢背靠背组合成H型后夹住纵向向下延伸的矩形实心钢吊杆，同时在原二层楼板混凝土梁的下方，从4个混凝土角柱伸出相同数量、尺寸、型号的C型槽钢夹住实心钢吊杆，使得8根槽钢及新增楼板吊挂在屋顶的钢梁上，形成了一个整体稳固的钢结构框架。利用建筑原始外墙窗洞增设了一个外挂悬挑阳台，串联室内外。  室外悬挑阳台节点©MATA OKAWA  室外钢结构凉棚©MATA OKAWA  南外立面©MATA OKAWA 设计策略 由于建筑西侧有2根高压电缆线离建筑主体过近，因此通过旋转屋面后再将4个角切除，形成四叶草的形状。  建筑入口外立面©MATA OKAWA 新增楼板在钢结构上铺设木塑地板以减少荷载。将二层原始窗台下矮墙拆除后设计成了四面书架。阅读区书桌利用主体钢结构，将脚手架的“撑”与不锈钢吊杆的“吊”结合，形成吧台桌面。  建筑入口细部©MATA OKAWA  楼梯间核心筒©MATA OKAWA 建筑四个角的位置设置了可开启的移窗，打开后形成无遮挡视野。原始楼梯加固后用石膏板围合成室内管井，外侧作为书店留言墙。  2层核心筒书架©MATA OKAWA  楼梯间阅读区©MATA OKAWA 建筑南北两侧各增加1个户外平台区，分别满足咖啡售卖及书店、园区定期举办活动。  2层阅读区入口©MATA OKAWA  室内阅读区©MATA OKAWA  室内阅读区©MATA OKAWA  室内阅读区©MATA OKAWA  吊杆及钢梁节点©MATA OKAWA  桌面吊杆及斜撑节点©MATA OKAWA 愿景 通过对结构、材料及功能的重新构建，将原来的监狱看守塔转变为新的场所：一间很小的书店，为周边街区的每一个人敞开。虽然现在的墙是空白的，假以时日希望小卡片依旧能挂满，因为卡片上诚挚的话语是每一个人心中的希望。  西外立面夜景©MATA OKAWA 项目图纸  区位图  剖透视  一层平面图  标高5米处平面图  标高6.6米处平面图  二层平面图  屋顶平面图  北立面图  东立面图  剖面图1  剖面图2  结构轴测  结构生成图  手工模型鸟瞰©MATA OKAWA  手工模型东南角©MATA OKAWA  手工模型南面©MATA OKAWA  手工模型局部©MATA OKAWA  手工模型屋面©MATA OKAWA  建筑体块前期推导©MATA OKAWA 项目信息 项目名称: 一间很小的24h书店 项目完成年份: 2025年12月 项目设计年份：2024年6月-2025年4月 建筑面积: 70m² 建筑设计/室内设计: 实在建筑设计工作室 联络人姓名：张志坤 公司所在地:上海/东京 主创建筑师: 张志坤，刘悦 设计团队: 申亚宁，孔德勇 项目地址: 中国安徽省合肥市合柴1972西北门 委托方: 一间很小的书店 结构设计: iStructure结构事务所（杨笑天、吴琨营、王哲） 景观设计: 南京见植园艺有限公司 施工方: 合肥固宇建筑装饰工程有限公司 结构加固单位：中佰工程设计集团有限公司 物业：合肥滨投文化创意发展有限公司 材料：木塑地板，绿色条形瓷砖，银色波纹彩钢板，白色乳胶漆 摄影师: 大川又Mata Okawa，实在建筑 视频拍摄: 实在建筑设计工作室 视频音乐: A-muzik studio |
|
